第8章：状態遷移図を描く（理解が爆速）🗺️✨
この章は「第7章で作った遷移表」を “一目でわかる地図🗺️” に変換する回だよ〜！ 状態遷移図があると、仕様の説明・レビュー・実装の相談がめちゃラクになる😊💕
1) この章のゴール（できるようになること）🎯✨
- 遷移表（現在状態×イベント→次状態）を見て、状態遷移図に変換できる✏️🗺️
- 図がゴチャついたときに、見やすく整えるコツがわかる🧹✨
- 図と表と文章がズレないように、チェック手順を持てる✅🔍
成果物はこれ👇
- READMEに貼れる 状態遷移図（Mermaid or PlantUML or 画像） 📝📌
- 図を説明する 短い文章（3〜8行） ✍️💬
2) 状態遷移図って、結局なにが嬉しいの？😳💡
遷移表は「正確さ最強」だけど、初見だと脳が疲れる…😵💫 状態遷移図は「理解の速さ最強」なの✨
- 👀 パッと見で「全体の流れ」「例外ルート」が分かる
- 🧑🤝🧑 口頭で説明しやすい（仕様共有が速い）
- 🔎 抜け・矛盾を見つけやすい（線が変だと気づける）
3) まずは“描き方の型”を覚えよう📐✨（最短で上達するやつ）

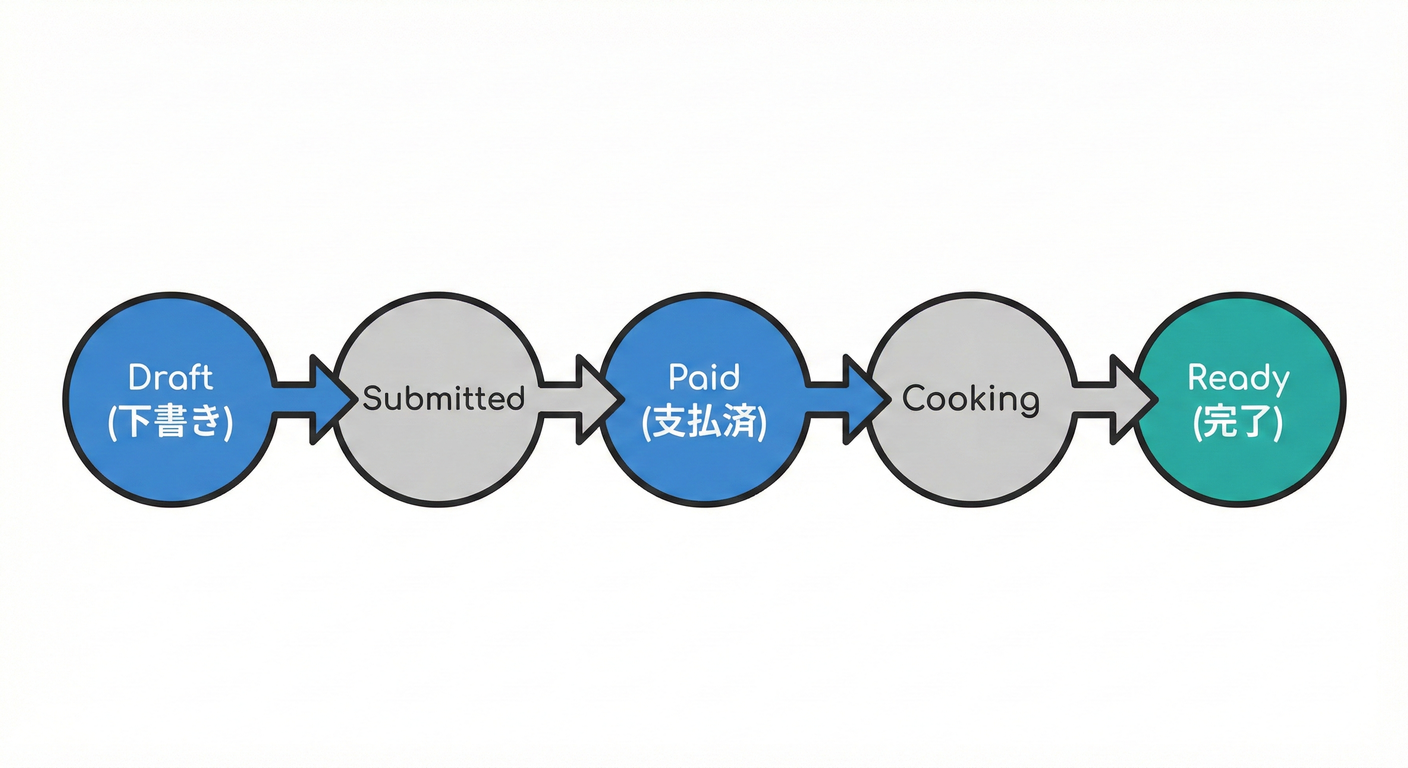

型A：まずは「主線（ハッピーパス）」だけ描く🌈
例：Draft → Submitted → Paid → Cooking → Ready → PickedUp いきなり全部描くと散らかるから、主線だけでOK🙆♀️✨
型B：次に「分岐（キャンセル/返金など）」を足す🌿
主線に枝を足すイメージ🌳✨ 例：Submitted → Cancelled、Cancelled → Refunded など
型C：最後に「見た目」を整える🧹
- なるべく 左→右（または上→下）に流す➡️⬇️
- 線の交差を減らす（交差は理解の敵😵💫）
- “終わり”の状態をまとめる（Cancelled / PickedUp / Refunded）🏁
4) おすすめの描き方は3つ🧰✨（どれでもOK）
① READMEにそのまま貼れる：Mermaid（最推し）🧜♀️📝
- GitHubのMarkdownは
mermaidブロックで図を描けるよ（version確認もできる）📌 (GitHub Docs) - Mermaidの状態遷移図は
stateDiagram-v2を使うよ〜（開始/終了は[*]） (メルメイド) - さらに、Visual Studio 2026 のMarkdownエディタでもMermaidがプレビュー表示できるようになってるよ✨ (Microsoft Learn)
② UMLっぽくキレイ：PlantUML 🌿
- 状態遷移図をテキストで書ける（UMLの定番） (PlantUML.com)
③ 手で編集したい：diagrams.net（draw.io）🖱️
- 図をPNG/SVGで書き出せる（エクスポート手順あり） (draw.io)
5) 実践：遷移表 → 図に変換しよう✏️🗺️
ここからは 作業手順そのまま いくね！👩💻✨
Step 1：状態を「3グループ」に仕分ける🧺
-
✅ 通常フロー状態：Draft / Submitted / Paid / Cooking / Ready
-
🏁 終端っぽい状態：PickedUp / Cancelled / Refunded
-
🔁 戻りがある状態（あるなら）：例）Draftに戻る、など
この仕分けだけで、配置が一気にラクになるよ😊✨
Step 2：イベント名を矢印ラベルにする🏷️➡️
遷移表の「イベント」を、そのまま矢印に書く✍️ 例：Submitted --Pay--> Paid
ポイント：
-
“状態”と“イベント”を混ぜない（超大事！）⚠️
- 状態：名詞っぽい（Paid）
- イベント：動詞っぽい（Pay）
Step 3：Mermaidで“ラフ版”を作る（まずは主線だけ）🧜♀️✨
開始/終了の [*] ルールはMermaid公式でもこの形だよ📌 (メルメイド)
Step 4：分岐（キャンセル/返金）を足して“完成版”へ🌿✨
direction LR みたいに流れを固定すると、見やすさが上がりやすいよ➡️✨（環境によって見え方は少し変わるかも）
6) 図がゴチャついた時の「整えテク」🧹✨
テク①：図を“2枚”に分ける📄📄
- 1枚目：通常フローだけ🌈
- 2枚目：例外（キャンセル/返金/失敗）だけ🚫
「全部入り1枚」は、だいたい読みにくい😵💫 分けた方が“伝わる図”になるよ😊✨
テク②：終端状態は右端に寄せる🏁➡️
終わりが散らばると迷子になる…🧭💦 PickedUp / Cancelled / Refunded を右端にまとめるとスッキリ✨
テク③：イベント名を短くする✂️
長いラベルは線を押し広げて崩れる🫠
- ❌
UserPressedThePayButtonAndAmountIs... - ✅
Pay/ConfirmPay
7) “表・図・文章”のズレを潰すチェック✅🔍（ここが品質の差！）
チェックはこの順でやると最強💪✨
- 図にある遷移は、遷移表に全部ある？（図→表）
- 遷移表にある遷移は、図に全部ある？（表→図）
- 終端（終了）へ向かう線が変じゃない？🏁
- 「イベント名の表記ゆれ」（Pay/Payment/DoPay）がない？🫠
- 図の説明文が、図と矛盾してない？📝
8) AI活用コーナー🤖✨（この章めっちゃ相性いい！）
プロンプト例①：遷移表→Mermaid生成🧜♀️
「この遷移表をMermaidの stateDiagram-v2 に変換して。状態名とイベント名はそのまま。終端は [*] で表現して」
プロンプト例②：図の説明文（README用）作成📝
「この状態遷移図を、初心者にも分かるように6行で説明して。通常フロー→例外フローの順で」
プロンプト例③：見づらさ指摘🕵️♀️
「このMermaid図、読みやすくする改善案を3つ出して。線の交差、状態の配置、命名の観点で」
（GitHub上でMermaidを使う基本は公式ドキュメントが安心だよ📌） (GitHub Docs)
9) よくあるつまずきポイント集😵💫➡️😊
- 「状態」と「イベント」が混ざる（Paidがイベント扱いになる等） → 名詞（状態）／動詞（イベント）で分ける✂️✨
- 図に全部詰め込んでカオス化🌀 → 2枚に分割📄📄が正義
- 命名がブレて別状態に見える（Cancel / Cancelled / Canceled） → 表と図で 完全一致にする📌
10) 章末ミニ課題🎒✨（提出物の形）
課題A（必須）✅
- 遷移表から状態遷移図を作る（Mermaid推奨）🧜♀️
- READMEに「図」と「説明6行」を貼る📝
課題B（できたら）🌟
- 通常フロー図と例外フロー図に分けて、2枚構成にする📄📄
- “誰かに見せる前”チェックリスト（5項目）をREADME末尾に付ける✅
次章（第9章）は、この図に出しきれない 「禁止の遷移」を仕様として書く🚫🧾 に進むよ〜！ その前に、作った図をここに貼ってくれたら、見やすさ診断👀✨（線の交差・粒度・命名ゆれ） もできるよ😊💕
